Полное руководство по настройке видеомикшеров CineTreak: от подключения до эфира

 Видеомикшеры CineTreak завоевали популярность среди стримеров, организаторов мероприятий и видеографов благодаря своей надежности и честному соотношению цены и возможностей. Однако обилие портов, кнопок и сетевых настроек на корпусе может запутать даже опытного оператора, особенно когда формат трансляции нужно подготовить «на вчера». Этот практический гайд поможет вам быстро пройти путь от физического подключения кабелей до запуска прямой трансляции. Мы разложили весь процесс на понятные шаги и, главное, указали, для каких именно моделей линейки — CineLive C1, C2S, Touch-S или флагмана Natrix 8 — актуальна каждая конкретная функция.

Перед тем как нажать кнопку включения, сверьтесь с возможностями вашей модели в нашей экспресс-таблице:



Сводная таблица возможностей CineTreak



Модель микшера	Кол-во входов	Стрим по LAN (без ПК)	Вертикальный режим 9:16	Главная фишка
CineLive C1	4 x HDMI	❌ Нет	❌ (Только через ПК)	Бюджетная классика
CineLive C2S	4 x HDMI	Да	Да (Встроенный)	Т-образный фейдер (T-Bar)
Touch-S	4 x HDMI	Да	Да (Встроенный)	Сенсорный экран 7"

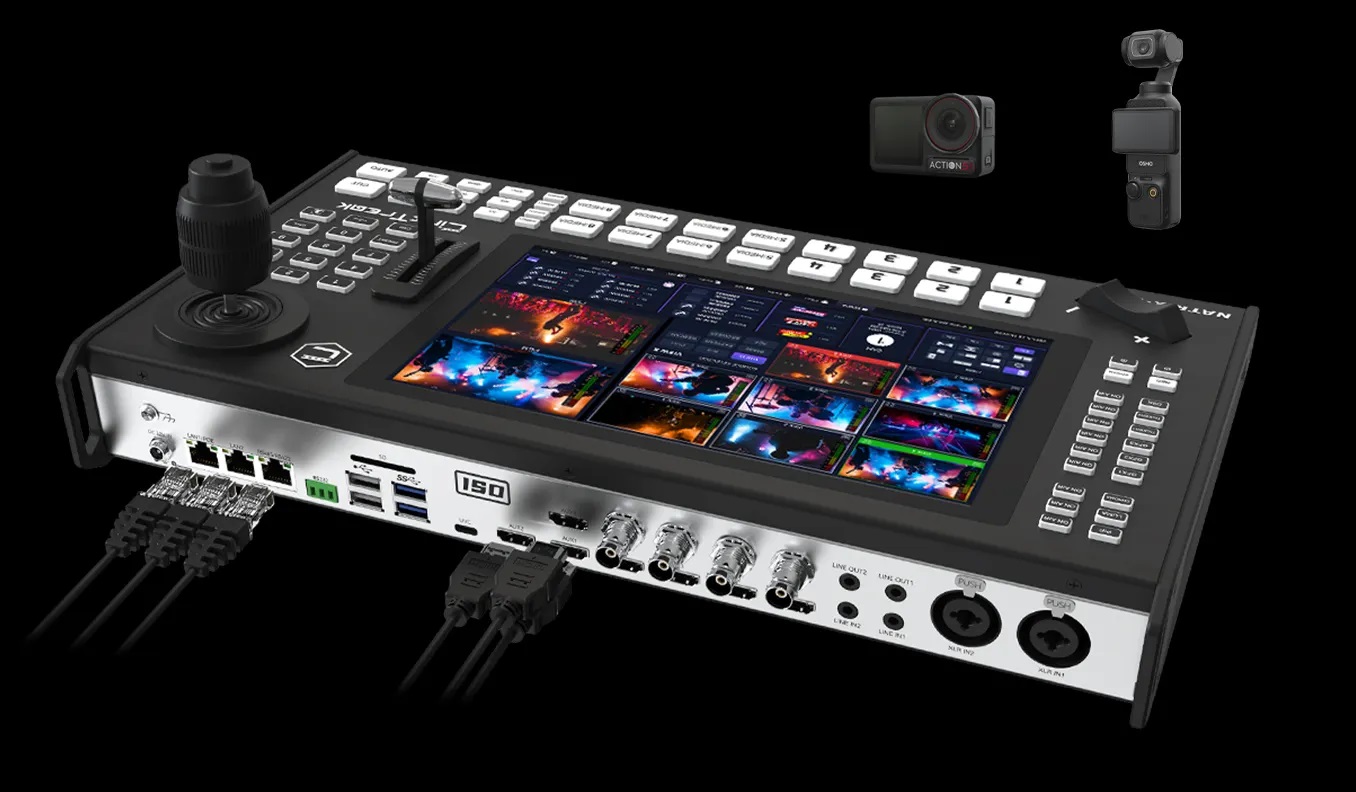

Natrix 8	8 каналов	Да	Да (Встроенный)	Запись ISO каждого канала



Шаг 1. Физическое подключение и вывод Multiview

Перед включением устройств необходимо правильно распределить входящие и исходящие сигналы.

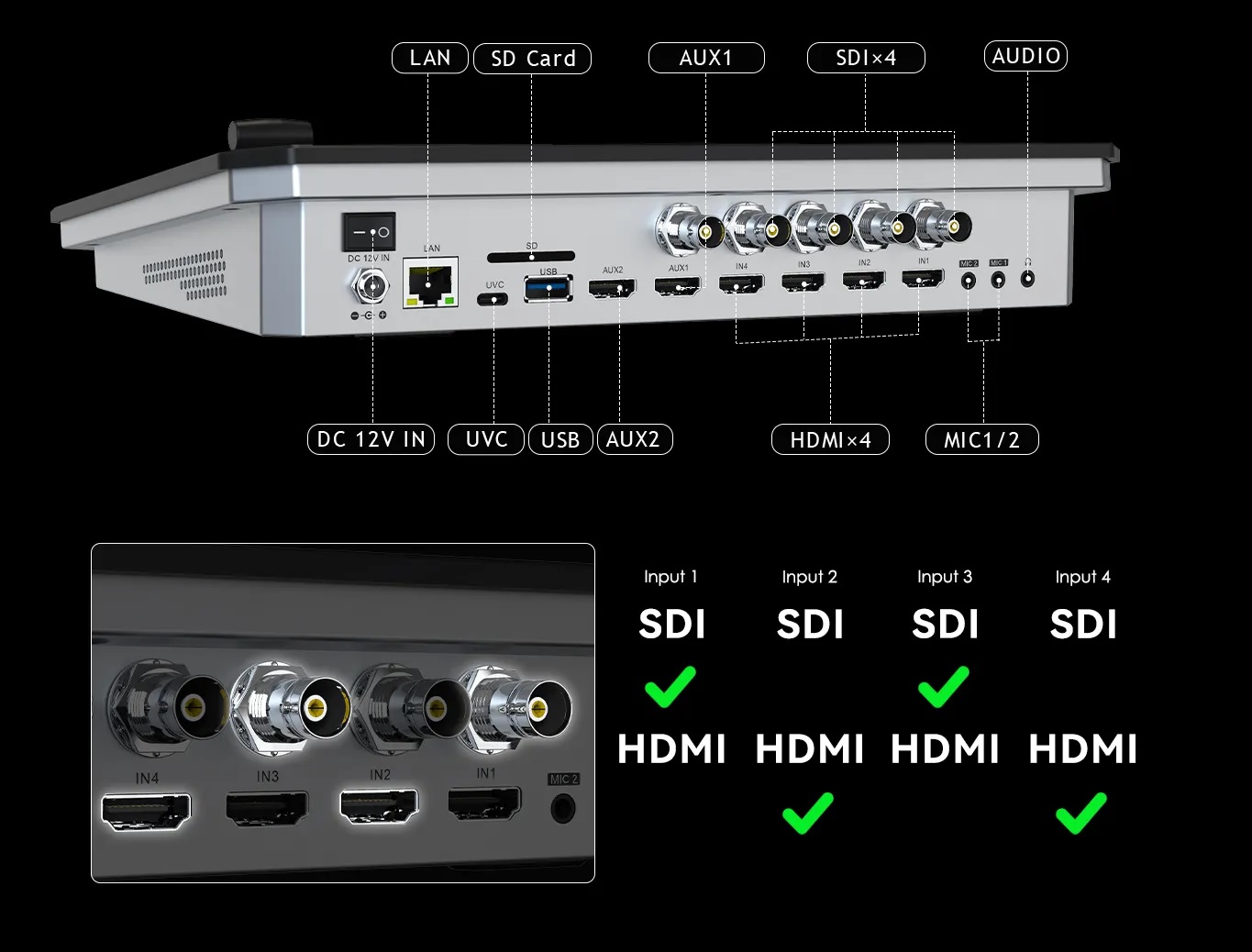

• Входные источники (Inputs): подключите камеры или ноутбуки в порты HDMI.

  • Для CineLive C1, C2S, Touch-S: доступно 4 входа HDMI.

  • Для Natrix 8: доступно до 8 входных каналов.

  • Совет для всех моделей: настройте на всех камерах одинаковую частоту кадров (например, 1080p 50fps или 60fps) для идеальной плавности переключения.

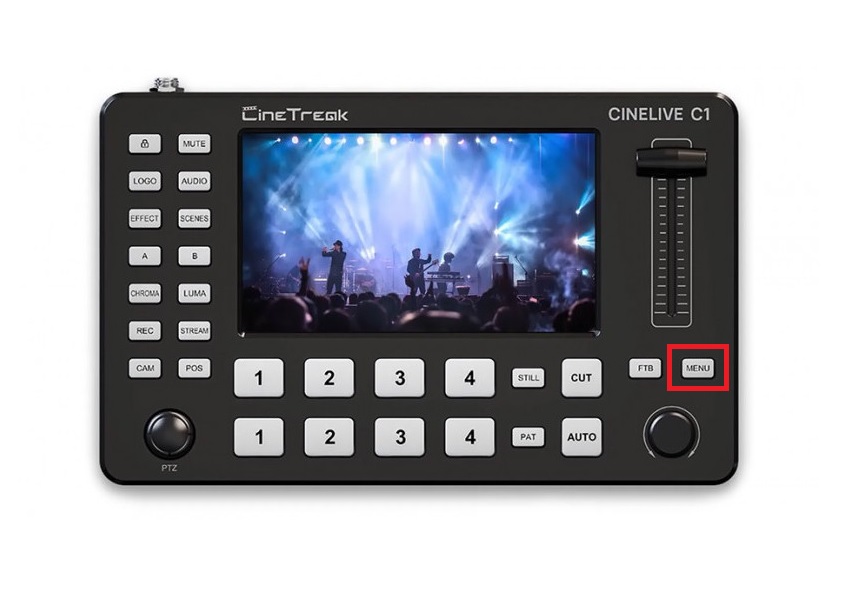

Контрольный монитор (Multiview): подключите внешний монитор к выходу HDMI Output. Для C1/C2S: нажмите кнопку MENU, выберите этот выход и задайте режим Multiview. Вы увидите сетку со всеми источниками, превью (PVW) и программой (PGM). Для Touch-S и Natrix 8: внешний монитор необязателен для настройки, так как устройства оснащены собственными встроенными дисплеями для контроля источников.

Шаг 2. Выбор формата вещания (горизонтальный или вертикальный)

Современные платформы требуют разных форматов отображения. Способ настройки зависит от вашей модели.

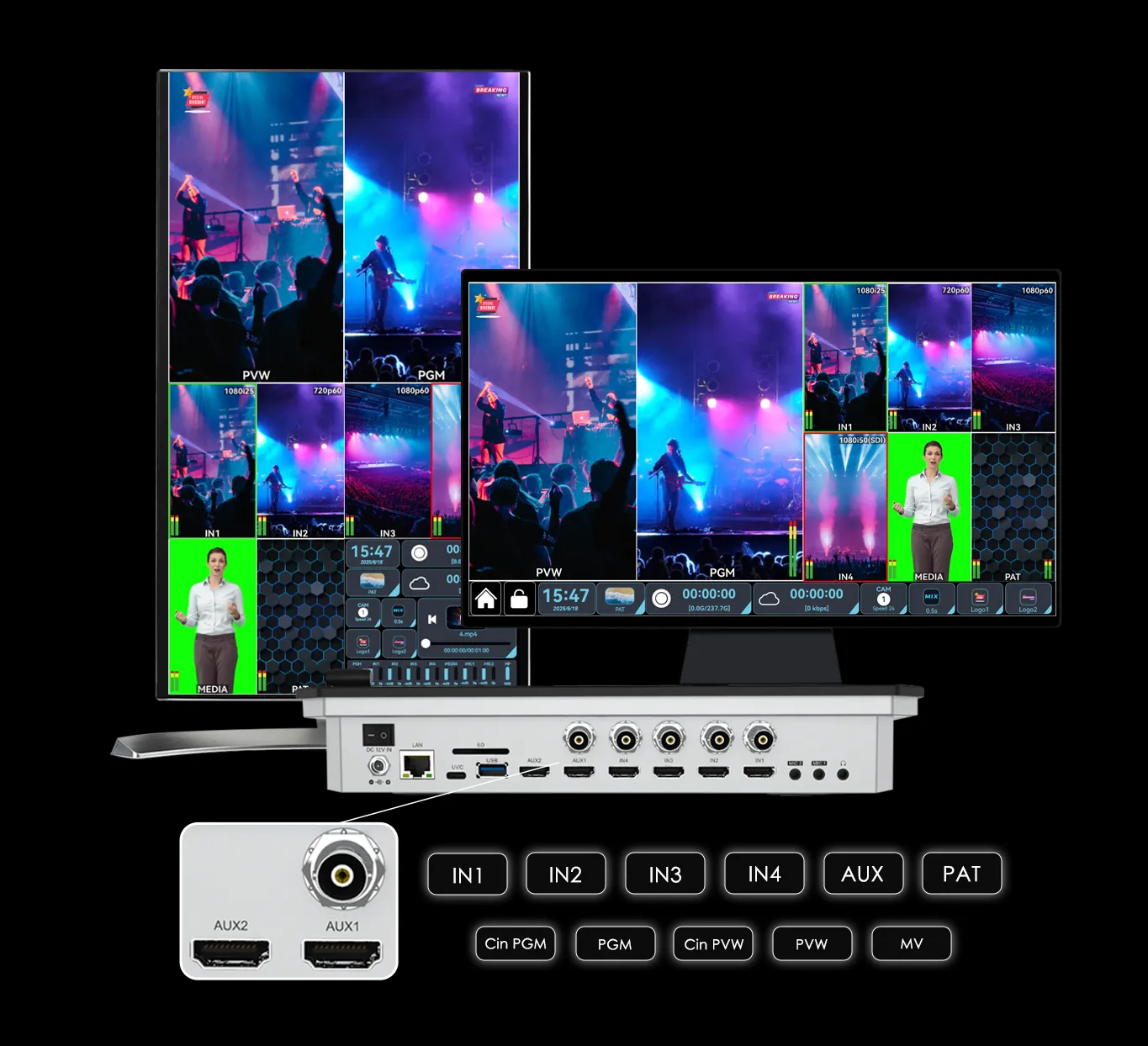

• Режим Portrait (вертикальный стрим 9:16) — для моделей C2S, Touch-S и Natrix 8: вам не нужно физически переворачивать камеры. Зайдите в системное меню (или на сенсорный экран), найдите настройки отображения (Display/Output) и переключите режим из Landscape в Portrait. Микшер сам перевернет сетку мультивижн и выдаст на выход уже готовый вертикальный кадр для таких платформ, как VK Клипы.

• Для модели CineLive C1: модель не поддерживает аппаратный переворот кадра. Чтобы сделать вертикальный стрим, вам придется физически повернуть камеры на штативах на 90 градусов, а финальное кадрирование делать уже на компьютере внутри программы OBS Studio.

Шаг 3. Настройка звука

Правильная маршрутизация аудио гарантирует, что зрители услышат и спикера, и фоновую музыку.

• Режим AFV (Audio Follow Video) — актуально для всех моделей: включите эту функцию кнопкой на панели (или через экран в Touch-S). Звук будет переключаться автоматически вместе с активной камерой. Как только камера уходит из эфира, ее микрофон заглушается.

• Режим ON (постоянный звук) — актуально для всех моделей: используйте для петличек или внешнего пульта, подключенных в порты Audio In (3.5mm). Звук будет идти в эфир постоянно, независимо от того, какой видеоисточник сейчас выбран.

• Контроль звука: подключите наушники в порт HP (Headphones) для оперативного мониторинга перегрузов.

Шаг 4. Вывод трансляции (Стрим в эфир)

Выберите один из двух сценариев в зависимости от технического сетапа и модели микшера.



Вариант А: стриминг через компьютер (режим веб-камеры) Для каких моделей: абсолютно все модели (C1, C2S, Touch-S, Natrix 8). Инструкция: соедините порт USB-C (Out/UVC) микшера с USB-портом компьютера. Откройте OBS Studio, vMix или Zoom и добавьте «Устройство захвата видео». Выберите в списке CineTreak Video. Картинка и звук появятся без установки драйверов.



Вариант Б: прямой стрим по сети (RTMP без компьютера)

• Для каких моделей: C2S, Touch-S, Natrix 8. (⚠️внимание: базовая модель CineLive C1 этот режим не поддерживает, её LAN-порт нужен только для управления).

Инструкция: Подключите сетевой интернет-кабель в порт LAN микшера. Зайдите в веб-интерфейс устройства через браузер компьютера (IP-адрес микшера можно посмотреть в его системных настройках). Скопируйте URL сервера и ключ трансляции (Stream Key) из творческой студии, к примеру, VK Видео. Вставьте их в настройки RTMP в веб-интерфейсе микшера и нажмите Start. Компьютер больше не нужен — микшер стримит сам.



Шаг 5. Работа с эффектами и графикой

Добавьте в эфир с помощью встроенных инструментов.

• Переходы (Transitions):

  • На CineLive C1, Touch-S, Natrix 8: используйте кнопку AUTO для плавного перехода (Mix) или шторки (Wipe), либо кнопку CUT для мгновенной склейки.

  • На CineLive C2S: помимо кнопок, вы можете использовать аналоговый Т-образный фейдер (T-Bar) для ручного контроля скорости плавного перехода.



Картинка в картинке (PIP) — для всех моделей: нажмите кнопку PIP, чтобы вывести лицо спикера в углу экрана поверх слайдов презентации. Настройка положения и размера окна на моделях CineLive делается кнопками, а на Touch-S — легким касанием экрана. Хромакей (Chroma Key) — для всех моделей: используется для вырезания зеленого фона. В меню выберите источник с зеленым экраном, активируйте функцию Key и отрегулируйте ползунки Gain и Similarity, чтобы добиться четкого контура без зеленых ареолов вокруг спикера.



Видеомикшеры CineTreak доказывают, что профессиональное многокамерное вещание и качественный звук больше не требуют громоздких рэковых стоек и сверхдорожного оборудования. Правильная первоначальная настройка и понимание сильных сторон конкретно вашей модели — будь то бюджетный CineLive C1 или мощный Natrix 8 — позволят вам развернуть мобильную студию за считанные минуты.
